ASTM A795/A795M-13 ফায়ার ফাইটিং পাইপ

ASTM A795/A795M-13

অগ্নি সুরক্ষা ব্যবহারের জন্য কালো এবং গরম-ডুবানো জিঙ্ক-কোটেড (গ্যালভানাইজড) ঢালাই এবং বিজোড় ইস্পাত পাইপের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন

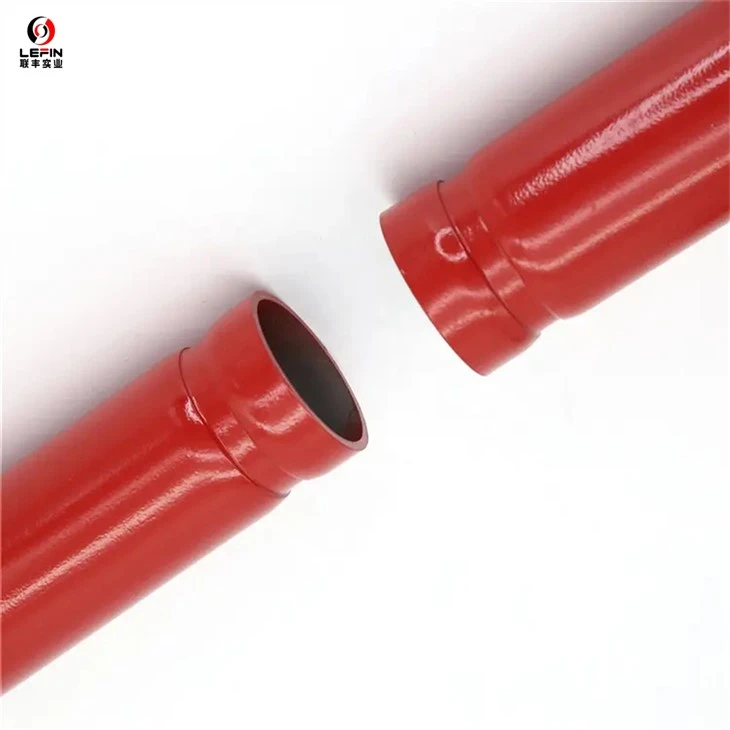

ASTM A795 Fire Fighting Pipes Groove Ends

ASTM A795 (বেয়ার পাইপ বা লাল/কালো পেইন্টেড বা গ্যালভানাইজড বা ফেব লেপযুক্ত)

ধারাবাহিকতা, নির্ভরযোগ্যতা এবং উচ্চতর কর্মক্ষমতা।

হাল্কা-ওজন অগ্নি সুরক্ষা পাইপ-শিডিউল 10-এর জন্য মাত্রা, ওজন এবং পরীক্ষার চাপ^A
এনপিএস ডিজাইনার	ডিএন ডিজাইনার	বাইরে ব্যাস		নামমাত্র প্রাচীর বেধ		ওজন প্লেইন শেষ		পরীক্ষার চাপ
		বাইরে ব্যাস		নামমাত্র প্রাচীর বেধ		ওজন প্লেইন শেষ		চুল্লি-ঝালাই		বিজোড় এবং বৈদ্যুতিক-প্রতিরোধ- ঢালাই
		ভিতরে।	মিমি	ভিতরে।	মিমি	পাউন্ড/ফুট	কেজি/মি	পিএসআই	kPa	পিএসআই	kPa
3/4	20	1.050	[26.7]	0.083	[2.11]	0.86	[1.28]	500	[3400]	700	[4800]
1	25	1.315	[33.4]	0.109	[2.77]	1.41	[2.09]	500	[3400]	700	[4800]
1 1/4	32	1.660	[42.2]	0.109	[2.77]	1.81	[2.69]	500	[3400]	1000	[6900]
1 1/2	40	1.900	[48.3]	0.109	[2.77]	2.09	[3.11]	500	[3400]	1000	[6900]
2	50	2.375	[60.3]	0.109	[2.77]	2.64	[3.93]	500	[3400]	1000	[6900]
2 1/2	65	2.875	[73.0]	0.120	[3.05]	3.53	[5.26]	500	[3400]	1000	[6900]
3	80	3.500	[88.9]	0.120	[3.05]	4.34	[6.46]	500	[3400]	1000	[6900]
3 1/2	90	4.000	[101.6]	0.120	[3.05]	4.98	[7.41]	500	[3400]	1200	[8300]
4	100	4.500	[114.3]	0.120	[3.05]	5.62	[8.37]	500	[3400]	1200	[8300]
5	125	5.563	[141.3]	0.134	[3.40]	7.78	[11.58]	B	B	1200	[8300]
6	150	6.625	[168.3]	0.134	[3.40]	9.30	[13.85]	B	B	1000	[6900]
8	200	8.625	[219.1]	0.188^C	[4.78]	16.96	[25.26]	B	B	800	[5500]
10	250	10.750	[273.1]	0.188^C	[4.78]	21.23	[31.62]	B	B	700	[4800]
একটি তফসিল 10 শুধুমাত্র NPS 3/4 থেকে 6 [DN 20 থেকে 150] এর জন্য ANSI B36.19 এ তালিকাভুক্ত তফসিল 10S-এর সাথে মিলে যায়। B ফার্নেস-ওয়েল্ডেড পাইপ NPS 4 [DN 100] এর চেয়ে বড় আকারে তৈরি করা হয় না। সি তফসিল 10 নয়।

মাত্রা, ওজন, স্ট্যান্ডার্ড-ওজন ফায়ার প্রোটেকশন পাইপ-শিডিউল 30 এবং সিডিউল 40 এর জন্য পরীক্ষার চাপ
এনপিএস মনোনীতকারী	ডিএন মনোনীতকারী	বাইরে ব্যাস		নামমাত্র প্রাচীর বেধ A		ওজন প্লেইন শেষ		ওজন থ্রেডেড এবং মিলিত বি		পরীক্ষার চাপ
		বাইরে ব্যাস		নামমাত্র প্রাচীর বেধ A		ওজন প্লেইন শেষ		ওজন থ্রেডেড এবং মিলিত বি		চুল্লি-ঝালাই		বিরামহীন এবং বৈদ্যুতিক-প্রতিরোধ- ঢালাই
		ভিতরে।	মিমি	ভিতরে।	মিমি	পাউন্ড/ফুট	কেজি/মি	পাউন্ড/ফুট	কেজি/মি	পিএসআই	kPa	পিএসআই	kPa
1/2	15	0.840	[21.3]	0.109	[2.77]	0.85	[1.27]	0.85	[1.27]	700	[4800]	700	[4800]
3/4	20	1.050	[26.7]	0.113	[2.87]	1.13	[1.69]	1.13	[1.68]	700	[4800]	700	[4800]
1	25	1.315	[33.4]	0.133	[3.38]	1.68	[2.50]	1.68	[2.50]	700	[4800]	700	[4800]
1 1/4	32	1.660	[42.2]	0.140	[3.56]	2.27	[3.39]	2.28	[3.40]	1000	[6900]	1000	[6900]
1 1/2	40	1.900	[48.3]	0.145	[3.68]	2.72	[4.05]	2.73	[4.07]	1000	[6900]	1000	[6900]
2	50	2.375	[60.3]	0.154	[3.91]	3.66	[5.45]	3.69	[5.50]	1000	[6900]	1000	[6900]
2 1/2	65	2.875	[73.0]	0.203	[5.16]	5.80	[8.64]	5.83	[8.68]	1000	[6900]	1000	[6900]
3	80	3.500	[88.9]	0.216	[5.49]	7.58	[11.29]	7.62	[11.35]	1000	[6900]	1000	[6900]
3 1/2	90	4.000	[101.6]	0.226	[5.74]	9.12	[13.58]	9.21	[13.71]	1200	[8300]	1200	[8300]
4	100	4.500	[114.3]	0.237	[6.02]	10.80	[16.09]	10.91	[16.25]	1200	[8300]	1200	[8300]
5	125	5.563	[141.3]	0.258	[6.55]	14.63	[21.79]	14.82	[22.07]	C	C	1200	[8300]
6	150	6.625	[168.3]	0.280	[7.11]	18.99	[28.29]	19.20	[28.60]	C	C	1200	[8300]
8	200	8.625	[219.1]	0.277^A	[7.04]	24.72	[36.82]	25.57	[38.09]	C	C	1200	[8300]
10	250	10.750	[273.1]	0.307^A	[7.80]	34.27	[51.05]	35.78	[53.29]	C	C	1000	[6900]
একটি NPS 1/2 থেকে 6 [DN 15 থেকে 150]-সূচি 40; NPS 8 এবং 10 [DN 200 এবং 250] - তফসিল 30। B 20-ফুট [6.1-মি] দৈর্ঘ্যের উপর ভিত্তি করে। c ফার্নেস-ওয়েল্ডেড পাইপ NPS 4 [DN 100] এর চেয়ে বড় আকারে তৈরি করা হয় না।

1. সহনশীলতা

1.1 পুরুত্বের উপর:যে কোনো সময়ে দেওয়ালের ন্যূনতম বেধ নির্দিষ্ট দেওয়ালের বেধের অধীনে 12.5% এর বেশি হবে না।

1.2 ব্যাস উপর:

NPS 11/2" এর জন্য এবং যেকোনো বিন্দুর অধীনে +0.4 মিমি -0.8 মিমি-এর বেশি পরিবর্তিত হবে না।

NPS 2" এবং তার বেশির জন্য নির্দিষ্ট মান থেকে +/- 1% এর বেশি পরিবর্তিত হবে না

1.3। ওজনের উপর

পাইপের ওজন নির্দিষ্ট ওজনের ±5% এর বেশি হবে না।

2.ENDS

অন্যথায় নির্দিষ্ট না হলে পাইপের প্রতিটি প্রান্তে প্লেইন প্রান্ত সজ্জিত করা উচিত।

3. অভ্যন্তরীণ ডিবিডিং

2" এবং তার উপরে - অভ্যন্তরীণ পুঁতি সম্পূর্ণভাবে মুছে ফেলতে হবে।

ASTM A795 Galvanized Fire Fighting Pipes

4. রাসায়নিক রচনা

GRA%MAX-C-0.25%, Mn-0.95%6, S-0.035%, P-0.035%

5.যান্ত্রিক (মিনিট)

GR.A ফলন শক্তি-205 N/mm², প্রসার্য শক্তি-330 N/mm², প্রসারণ-25-30%

6. ফ্ল্যাটেনিং পরীক্ষা

ঢালাই 0 এবং বলের দিক থেকে 90 ডিগ্রীতে অবস্থিত।

পর্যায়-1: নমুনা টিউবের বাইরের ব্যাসের 2/3 পর্যন্ত ঝালাই নমনীয়তার জন্য।

পর্যায়-2: নমুনা টিউবের বাইরের ব্যাসের 1/3 পর্যন্ত স্টিলের নমনীয়তার জন্য।

পর্যায়-3: স্তরিত এবং অস্বাস্থ্যকর উপাদান পরীক্ষার জন্য সম্পূর্ণ সমতলকরণ।

7. লিক টাইটনেস টেস্ট

7.1অনলাইন NDT(এডি কারেন্ট)

7.2উপরের সারণী অনুযায়ী চাপে হাইড্রো টেস্টিং এবং ধরে রাখার সময় মিনিমাম। 5 সেকেন্ড।

8. কালো বার্নিশ

টিউবগুলি তাদের সম্পূর্ণ দৈর্ঘ্যের উপর বাহ্যিকভাবে অভিন্নভাবে বার্নিশ করা হয়।

9. আবরণ

9.1 দস্তা আবরণ

গড় 460 গ্রাম/মি²কিন্তু এক পাশ 400 গ্রাম/মি এর কম হওয়া উচিত নয়²বা গ্রাহক দ্বারা নির্দিষ্ট

বেয়ার স্পট, ব্ল্যাক স্পট, রুক্ষ, ওভার লেপ, পিল অফ বা অন্য কোনও পৃষ্ঠের ত্রুটি থেকে মুক্ত।

পাইপ প্রয়োজনীয় শক্তি এবং জারা প্রতিরোধের মানদণ্ড পূরণ করে তা নিশ্চিত করার জন্য ASTM A795 কঠোর উপাদান নির্দিষ্টকরণ নির্দিষ্ট করে।

হট ডিপ গ্যালভানাইজিং পাইপের স্থায়িত্বকে আরও বাড়ায়, এটি শিল্প এবং অগ্নিনির্বাপক পরিবেশে প্রায়শই সম্মুখীন হওয়া চ্যালেঞ্জিং পরিস্থিতি সহ্য করতে দেয়।

9.2 FBE আবরণ

FBE আবরণ পাইপ ফিউশন বন্ডেড Epoxy আবরণ ইস্পাত পাইপ. এটি পাইপের জন্য তাপ রজন সহ বাহ্যিক বা অভ্যন্তরীণ আবরণের জন্য প্রয়োগ করা যেতে পারে।

পাইপের উত্তপ্ত পৃষ্ঠে 400-600 মাইক্রন পুরুত্বে শুকনো পাউডারের আকারে লেপা দিয়ে। একবার এফবিই পাইপ পৃষ্ঠের উপর প্রলিপ্ত হয়ে গেলে, এফবিই ফিল্মটি পাইপের পৃষ্ঠে দুর্দান্ত আনুগত্য সহ একটি অত্যন্ত শক্ত পৃষ্ঠ সরবরাহ করে। FBE স্তর একটি সমান আকারে এবং রাসায়নিক বিক্রিয়া ভাল প্রতিরোধের আছে.

ASTM A795 Fire Fighting Pipes External Epoxy coated
